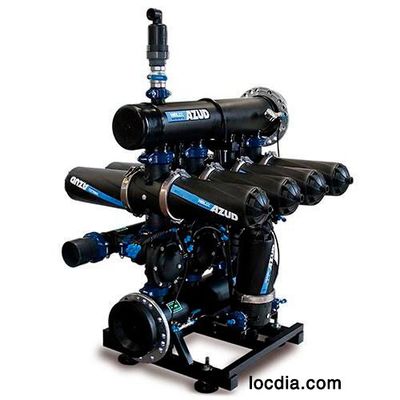

Bộ lọc Azud Helix Auto 4DCL


Thông số kỹ thuật bộ lọc Azud Helix Auto 4DCL

  • Lưu lượng: 768 m³/h
  • Dải áp suất hoạt động: 10 bars
  • Chất liệu nhựa cao cấp, dễ lắp đặt, tối đa độ bền.
  • Lọc đĩa tự xả ngược với van 3 chiều.
  • Cỡ lọc: 4″
  • Số lọc trên một Modular: 4 lọc đến 10 lọc
  • Đầu vào và ra: 8″ đến 12″
  • Thiết diện bầu lọc: 11,936.00 cm2 đến 29,840.00 cm2.

Phạm vi ứng dụng

Thích hợp cho việc lọc nước trong:

  • Hệ thống tưới tiêu tự động
  • Hệ thống lọc nước thô cho cấp nước sinh hoạt.
  • Hệ thống lọc cặn cho đầu vào xử lý nước thải.
  • Hồ tự nhiên, cảnh quan, hồ nước đài phun nước nghệ thuật.
  • Lọc nước bể bơi.
  • Hệ thống giải nhiệt và điều hòa không khí.

Đặc điểm và sự tiện ích

  • Ứng dụng rộng rãi.
  • Tự động xả ngược cát và các chất bẩn.
  • Lọc dạng đĩa xếp có rãnh.
  • Ngăn chặn cát và các chất bẩn dạng thô.
  • Độ tin cậy cao.
  • Mất áp thấp.
  • Nối ren ngoài BSP hoặc mặt bích phù hợp với ren.
  • Bảo trì dễ dàng.
  • Tiết kiệm diện tích lắp đặt.
  • Dễ sử dụng.
  • Chống lại các chất hóa học bào mòn.
  • Quá trình lọc và xả ngược.
  • Lọc gắn sẵn theo module: Tính linh hoạt và tương thích cao.
  • Dễ dàng tích hợp với nhiều hệ thống, nhiều ứng dụng.
  • Dễ vận chuyển, lắp đặt: lọc Azud Helix automatic 4DCL đã được lắp ráp sẵn thành hệ thống.

Quá trình lọc và xả ngược

Bộ lọc Azud Helix Auto 4DCL : Hoạt động nhờ bộ điều khiển AZUD FBC 109T/209T.

  • Khi xả ngược chỉ xả một cột lọc trong khi các cột lọc còn lại của thiết bị đang trong giai đoạn lọc.
  • Giai đoạn lọc: Chuỗi xoắn tạo ra hiệu ứng xoắn ốc ly tâm, các hạt cặn được giữ lại trong đĩa lọc.
  • Giai đoạn xả ngược: Nước được lọc của các cột lọc sẽ đẩy cặn ra ống thoát nhờ quá trình giải nén các ngăn xếp của đĩa và làm cho nước chảy ngược.
  • Giai đoạn lọc bắt đầu lại với việc nén các đĩa

Nguyên lý hoạt động của bộ lọc Azud Helix Auto 4DCL

 bộ lọc Azud Helix Auto 4DCL tự vệ sinh được cấu hình theo bộ. Bao gồm một đầu vào và một đầu ra, và nhiều đầu lọc được gắn trên hệ thống.

Giai đoạn lọc:

  • Chuỗi xoắn tạo ra hiệu ứng xoắn ốc ly tâm, quá trình sẽ tách cặn ra khỏi nước. Thông qua các đĩa, quá trình lọc sâu được thực hiện.
  • Nước đi từ ngoài vào trong, cặn rác được ngăn và giữ lại trên bề mặt ngoài của lõi lọc.

Giai đoạn xả cặn:

  • Quá trình xả cặn được định trước theo mức chênh lệch áp suất đầu vào và đầu ra (không nên vượt quá mức chênh áp 0.5bar); được đặt trước theo thời gian; vệ sinh ngay tức thì do người dùng điều chỉnh.
  • Nước được chuyển hướng theo hướng ngược lại (từ trong ra ngoài), cặn rác sẽ được đẩy ra và đẩy ra khỏi lọc thông qua đường thoát.

Khi chu trình xả cặn kết thúc, lọc sẽ được từ động chuyển sang quá trình lọc.

Trong suốt quá trịnh vận hành, hệ thống lọc không phải ngưng để vệ sinh. Chu trình lọc và xả cặn được diễn ra liên tục vừa lọc, vừa xả.
