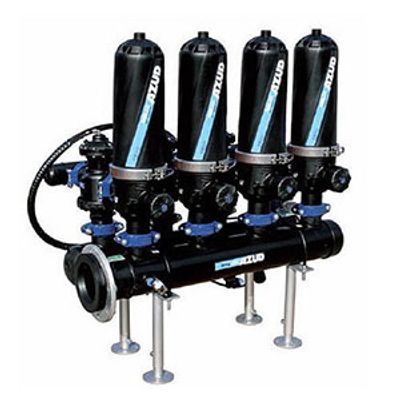

Bộ lọc tự động Helix 200-300
Thông số kỹ thuật bộ lọc tự động Helix 200-300
- Lưu lượng: 1 đến 256 m3/h
- Dải áp suất hoạt động: 0.5 – 10 bars
- Bộ lọc tự động Helix 200 – 300
Phạm vi ứng dụng
Thích hợp cho việc lọc nước trong:
- Hệ thống tưới tiêu tự động
- Hệ thống lọc nước thô cho cấp nước sinh hoạt.
- Hệ thống lọc cặn cho đầu vào xử lý nước thải.
- Hồ tự nhiên, cảnh quan, hồ nước đài phun nước nghệ thuật.
- Lọc nước bể bơi.
- Hệ thống giải nhiệt và điều hòa không khí.
Đặc điểm và sự tiện ích
- Ứng dụng rộng rãi.
- Tự động xả ngược cát và các chất bẩn.
- Lọc dạng đĩa xếp có rãnh.
- Ngăn chặn cát và các chất bẩn dạng thô.
- Độ tin cậy cao.
- Mất áp thấp.
- Nối ren ngoài BSP hoặc mặt bích phù hợp với ren.
- Bảo trì dễ dàng.
- Tiết kiệm diện tích lắp đặt.
- Dễ sử dụng.
- Chống lại các chất hóa học bào mòn.
Quá trình lọc và xả ngược
AZUD HELIX AUTO 200-300: Hoạt động nhờ bộ điều khiển AZUD FBC 109T/209T.
- Khi xả ngược chỉ xả một cột lọc trong khi các cột lọc còn lại của thiết bị đang trong giai đoạn lọc.
- Giai đoạn lọc: Chuỗi xoắn tạo ra hiệu ứng xoắn ốc ly tâm, các hạt cặn được giữ lại trong đĩa lọc.
- Giai đoạn xả ngược: Nước được lọc của các cột lọc sẽ đẩy cặn ra ống thoát nhờ quá trình giải nén các ngăn xếp của đĩa và làm cho nước chảy ngược.
- Giai đoạn lọc bắt đầu lại với việc nén các đĩa
Nguyên lý hoạt động
AZUD HELIX AUTO 200-300: Hoạt động nhờ bộ điều khiển AZUD FBC 109T/209T.
Quá trình lọc thông qua:
- Theo khoảng thời gian làm việc của việc cài đặt: một chu trình xả ngược sẽ được kích hoạt mỗi khi thời gian lập trình trôi qua.
- Bằng chênh lệch áp suất: một chu kỳ xả ngược sẽ được kích hoạt mỗi khi có sự khác biệt của áp suất trong thiết bị bằng hoặc cao hơn quy định trong đồng hồ đo áp suất chênh lệch, và sau thời gian xác nhận áp suất máy đo được lập trình trong AZUD FBC .
- Thủ công: nhấn Enter giữ 3 giây.
